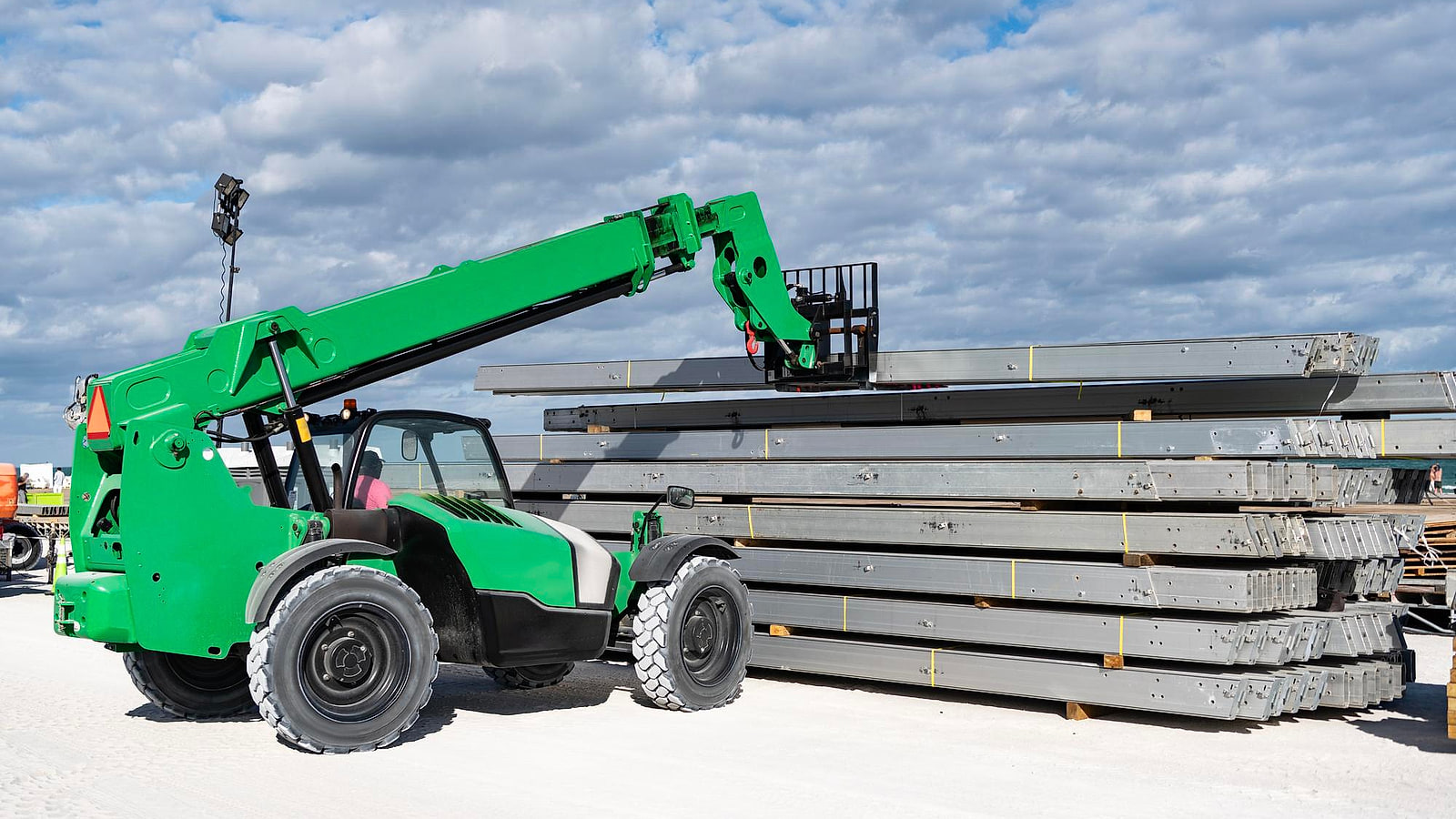

Chariot télescopique : lire le bon diagramme de charge
Le diagramme de charge d’un chariot télescopique donne la charge admissible selon la hauteur et le porte-à-faux. En effet, un même engin possède plusieurs abaques, un par accessoire et par configuration. Ainsi, choisir la mauvaise courbe suffit à provoquer un basculement avant.
- Le diagramme de charge croise deux valeurs : la hauteur de levage et le porte-à-faux.
- Chaque accessoire — fourches, godet, tablier, treuil, nacelle — possède son propre abaque numéroté.
- De plus, la sortie des stabilisateurs change complètement la courbe utilisable.
- En outre, le chariot télescopique de chantier relève du CACES® R482 catégorie F, valable 10 ans.
- Enfin, chez FORMAFORCE®, la formation R482 démarre à partir de 650 €, sur 2 à 3 jours.
Qu’est-ce que le diagramme de charge d’un chariot télescopique ?
Le diagramme de charge est l’abaque du fabricant qui indique, pour chaque position de flèche, la charge maximale admissible. Ainsi, il se lit en croisant une hauteur de levage et une distance horizontale.
Autrement dit, il décrit un domaine de travail, pas une capacité unique.
De plus, ce document figure dans la notice d’instructions et sur une plaque en cabine. En effet, le conducteur doit pouvoir le consulter sans quitter son poste. Toutefois, ces plaques s’effacent vite sur un engin de chantier.
Par ailleurs, le chariot télescopique de chantier relève du CACES® R482, catégorie F. En revanche, l’engin de manutention en site industriel obéit à une logique différente, détaillée dans notre comparatif R482 F ou R489.
Pourquoi le porte-à-faux compte-t-il plus que la hauteur ?
Le porte-à-faux est la distance horizontale entre l’avant de l’engin et le centre de gravité de la charge. En effet, c’est lui qui crée le moment de renversement vers l’avant. Ainsi, une charge portée haut mais près du châssis reste souvent plus sûre qu’une charge basse et éloignée.
Plus précisément, l’engin bascule autour de son essieu avant. De ce fait, chaque mètre gagné en avant réduit fortement la capacité. Par conséquent, un télescopique qui lève 4 tonnes contre le châssis n’en lève parfois plus qu’une seule en bout de flèche.
En pratique, le diagramme de charge traduit exactement ce phénomène. Autrement dit, les courbes se resserrent à mesure que la flèche sort.
Un accessoire change-t-il le diagramme de charge ?
Oui, chaque accessoire possède son propre diagramme de charge, identifié par une référence. En effet, un godet, un tablier à déplacement latéral, un treuil ou une nacelle ne déplacent pas le centre de gravité de la même façon. Ainsi, monter un accessoire sans changer d’abaque revient à travailler sans repère.
De plus, la norme européenne EN 1459 encadre les chariots de manutention tout-terrain à portée variable. Néanmoins, la responsabilité du choix de la courbe reste celle du conducteur et de l’encadrement. Par ailleurs, les accessoires portent une plaque d’identification qui renvoie à l’abaque correspondant.
Faut-il un abaque différent avec les stabilisateurs sortis ?
Oui, les stabilisateurs ouvrent un second domaine de travail, bien plus large que sur pneus. En effet, ils élargissent le polygone de sustentation et déplacent le point de basculement. Ainsi, une même flèche autorise des charges nettement supérieures une fois l’engin calé.
Le tableau ci-dessous illustre le principe pour un télescopique fictif de 4 tonnes. En revanche, il ne remplace jamais l’abaque du constructeur.
| Configuration | Porte-à-faux | Charge admissible (exemple) |
|---|---|---|
| Sur pneus, flèche rentrée | 1 m | 4 000 kg |
| Sur pneus, flèche à mi-course | 4 m | 1 800 kg |
| Sur pneus, flèche déployée | 8 m | 700 kg |
| Stabilisateurs sortis, flèche à mi-course | 4 m | 3 000 kg |
| Stabilisateurs sortis, flèche déployée | 8 m | 1 500 kg |
Ces valeurs restent pédagogiques. Toutefois, l’écart entre les deux configurations se retrouve sur tous les modèles du marché.
Vos conducteurs changent-ils d’abaque en changeant d’accessoire ? C’est le point que nos formateurs contrôlent en premier sur le terrain. Faites auditer vos pratiques de levage.
À quoi sert l’indicateur de stabilité longitudinale ?
L’indicateur de stabilité longitudinale signale au conducteur l’approche du basculement avant. Ainsi, il affiche un pourcentage de charge admissible, souvent par une rampe lumineuse. Toutefois, il alerte tard : il ne remplace pas la lecture préalable du diagramme de charge.
De plus, cet indicateur ne mesure pas la portance du sol. En effet, un accotement qui cède déclenche un basculement latéral, que l’électronique ne prévient pas. Par conséquent, la reconnaissance du terrain reste un préalable.
Le dévers modifie-t-il la charge admissible ?
Oui, le dévers réduit fortement la capacité réelle et sort l’engin du domaine décrit par le diagramme de charge. En effet, chaque diagramme de charge suppose un engin à l’horizontale, contrôlé au niveau à bulle. Ainsi, quelques degrés de pente suffisent à déplacer le centre de gravité vers un appui.
C’est pourquoi les télescopiques disposent d’une correction de dévers. Néanmoins, cette correction possède une plage limitée. En outre, elle se règle avant de lever, jamais charge en l’air.
Quelles erreurs de lecture du diagramme de charge reviennent le plus ?
Les erreurs classiques tiennent à quatre oublis : l’accessoire non pris en compte, le calage supposé, le dévers ignoré, puis le poids réel de la charge estimé au jugé. Ainsi, chacune ramène le conducteur dans une zone qu’il croit sûre. En pratique, une méthode simple les élimine.
- Peser la charge : relever le poids réel, accessoires et élingues compris, avant toute manœuvre.
- Identifier l’accessoire monté : lire sa plaque et retrouver le numéro d’abaque correspondant.
- Choisir la configuration : sur pneus ou stabilisateurs sortis, jamais un état intermédiaire.
- Mettre l’engin à l’horizontale : corriger le dévers au niveau à bulle avant de déployer la flèche.
- Lire le diagramme de charge : croiser hauteur et porte-à-faux, puis garder une marge de sécurité.
Enfin, le vent compte dès que la charge présente une prise importante. De ce fait, une banche ou un panneau se manipulent avec une vigilance accrue.
Comment se former à la lecture des abaques ?
La lecture du diagramme de charge appartient au socle théorique du CACES® R482 catégorie F. Ainsi, les épreuves comportent des exercices d’abaque et de choix de configuration. En somme, cette compétence conditionne la réussite comme la sécurité au quotidien.
Chez FORMAFORCE®, la formation R482 dure 2 à 3 jours, à raison de 7 heures par jour, et démarre à partir de 650 €. De plus, nous sommes organisme certifié Qualiopi et testeur habilité INRS pour les référentiels R482 à R490. Nos centres se situent à Saint-Thibault-des-Vignes et à Liévin.
Par ailleurs, le chariot télescopique rotatif obéit à des règles propres. Notamment, notre article sur le télescopique rotatif précise ce que la catégorie F couvre.
Un télescopique mal utilisé bascule en moins d’une seconde. Formez vos équipes sur vos propres engins.
Demander un devis gratuitQuestions fréquentes
Où trouve-t-on le diagramme de charge d’un télescopique ?
Le diagramme de charge figure dans la notice d’instructions du fabricant et sur une plaque apposée en cabine. Ainsi, le conducteur y accède depuis son poste. Toutefois, une plaque illisible impose l’arrêt de l’engin. En pratique, le loueur fournit aussi les abaques des accessoires livrés avec la machine.
Une nacelle sur télescopique change-t-elle la réglementation ?
Oui, l’élévation de personnes avec un chariot obéit à un régime dérogatoire strict. En effet, l’ensemble doit être conçu et vérifié pour cet usage. Par conséquent, un panier improvisé reste interdit. La solution normale demeure une plateforme élévatrice mobile de personnes, couverte par le CACES® R486.
Le CACES R489 permet-il de conduire un télescopique ?
Non, le R489 couvre les chariots élévateurs à conducteur porté, pas les chariots à portée variable de chantier. En effet, ces derniers relèvent du R482 catégorie F. Ainsi, un cariste titulaire du R489 catégorie 3 ne peut pas conduire un télescopique sans certificat adapté.
Combien de temps le CACES R482 reste-t-il valable ?
Le CACES® R482 reste valable 10 ans, seule recommandation à cette durée. En revanche, les référentiels R485, R486, R487, R489 et R490 s’arrêtent à 5 ans. Néanmoins, l’employeur peut exiger un recyclage plus fréquent selon l’évaluation des risques du poste.
Faut-il refaire une vérification après changement d’accessoire ?
Un équipement interchangeable qui modifie la capacité ou la stabilité impose une vérification lors de la première mise en service dans cette configuration. Ainsi, l’arrêté du 1er mars 2004 encadre ce point. Par conséquent, le rapport de vérification doit rester disponible sur le chantier.
Peut-on rouler avec une charge en hauteur ?
Non, le déplacement s’effectue flèche rentrée et charge au plus bas. En effet, la stabilité chute dès que le centre de gravité monte. De plus, le sol d’un chantier réserve des irrégularités invisibles. Ainsi, la charge se lève une fois l’engin stabilisé au poste de dépose.
